电磁流量计安装时需注意什么
2018-08-22 11:17

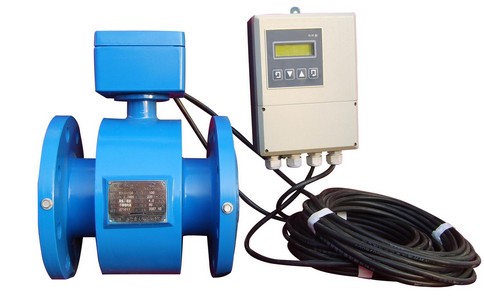

  电磁流量计安装时应注意以下事项:远离强电电磁场的设备。如大型电机、大型变压器等,安装现场不应有强烈振动,且环境温度不会有很大变化。安装和维护的地方。在安装位置上所选择的传感器的流向方向必须与管道中被测介质一致。安装位置必须确保测量管始终装有测量介质。


  选择流体流动脉冲较小的地方,即远离泵和局部阻力部件(阀门、弯头等)。测量双相流体时,有必要选择其中的相分离是不容易的地方。在管内安装负压应避免。为了在工艺管道中不间断地清洗电极和测量管,传感器可并联安装,并带有清洗嘴。


  直管上游的要求:传感器的直管直径要求上游五倍的传感器,传感器对下游直管无要求,下游的直管段不会影响流量计的计量精度。当上游直管段和下游直管段与传感器不一致时,应安装锥形管或锥形管。锥角应小于150(最好7-80)然后连接管。传感器产生的流量信号很弱,通常在微伏和毫伏级的,所以对外部干扰的影响是使用好的流量计的重要因素。


  传感器的接地要求有两个方面:测试介质:接地端子的屏蔽层和传感器和转换器的流量信号线必须与测量介质相连接。接地:减少接地电位的外部干扰。一般来说,工艺管道是一根金属管,它本身是接地的。但在更大的外部电磁干扰特别是管道杂散电流较大的情况下,应设置接地装置的接地线分开,可以采用毛截面大于4更铜绞线,但必须注意,接地线的传感器无法对发电设备的电动机或其他公共地线接,以避免漏电流的影响。


  接地电阻小于10Ω心。当工艺管道为金属管道时,前后管道与传感器壳体之间的接触电阻应几乎为零。
